Beskrivning

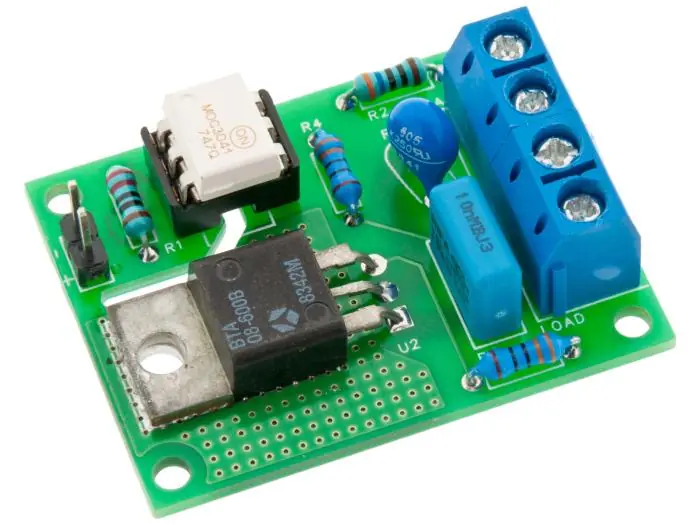

EK025 är en brytare för AC-laster, uppbyggd kring en opto-triac och en triac. När en spänning över 1.25V skickas in på ingången (P1) tänds IR-lysdioden i optokopplaren och triacen börjar leda. Opto-triacen kan inte ensam driva några större laster, så den används för att ge galvanisk isolation från lågspänningssidan och styr en större triac. På kortet finns förutom opto-triac och triac även en snubberkrets (C1+R4) som gör att kretsen kan driva motorer och andra induktiva laster samt en varistor (RV1) som fångar upp spänningsspikar som kan uppstå när man bryter en last.
* Styrspänning: 1.25 – 5.5 VDC (12V: R1 = 470ohm, 24V: R1 = 1kohm)
* Styrström (@3.3V): 10mA (max 50mA)
* Max spänning (last): 230VAC
* Max ström (last): 3A (utan extra kylning)
* Dimensioner: 40.64 x 30.48mm * Monteringshål: c-c 35.56 x 25.4mm, ø2.54mm
!!OBSERVERA!! 230VAC förekommer exponerat i den här kretsen! Iakta största försktighet vid anslutning och användning!
