Beskrivning

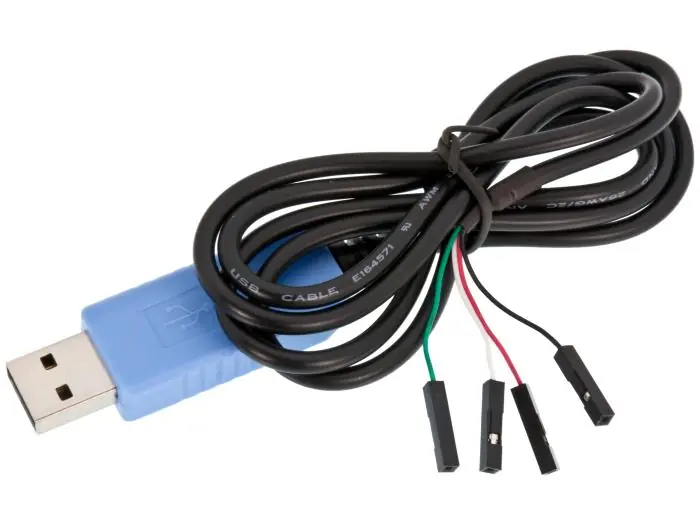

Konsoll- och debuggkabel med inbyggd USB-till-UART-omvandlare (TTL).
Fyra anslutningar (dupont): +5 V (från USB-porten), RX, TX och GND. RX/TX är anpassade för 3.3 V-logik.
Anslutning: USB typ A-kontakt, 4x 2.54 mm dupont hylsa
Kabeln fungerar utmärkt som debug-/konsollkabel för Raspberry Pi, men är inte lämplig för programmering av Arduino eftersom den inte kan generera någon reset-signal. För detta rekommenderas i stället en FTDI-kabel.
Drivrutiner för Windows (8, 10, 11) och macOS, se länkar.
Anslutningar:
- Röd: VCC +5 V
- Svart: GND
- Vit: RX (3.3 V) – kopplas normalt till TX i målsystemet (TXD)
- Grön: TX (3.3 V) – kopplas normalt till RX i målsystemet (RXD)
