Beskrivning

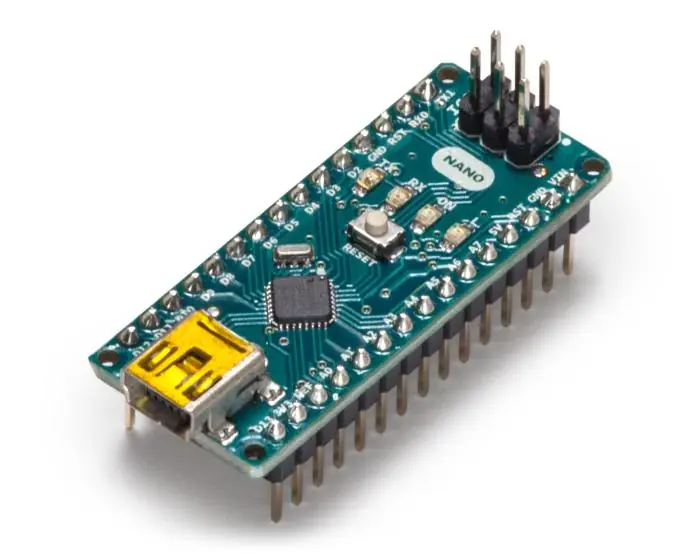

Arduino Nano (version 3) är ett kompakt mikrokontrollerkort, baserat på ATmega328P. Det erbjuder samma funktionalitet som Arduino Uno R3 men i ett mindre format. Med förmonterade stiftlister. Passar direkt på ett kopplingsdäck.
Specifikationer:
- Mikrokontroller: ATmega328P
- Arkitektur: 8-bit AVR
- Klockfrekvens: 16 MHz
- Flashminne: 32 KB (varav 2 KB används av bootloader)
- SRAM: 2 KB, EEPROM: 1 KB
- Drivspänning: 5 V
- Logiknivå: 5 V
- Rekommenderad inspänning: 7–12 VDC (eller 5 VDC via USB)
- Strömuttag (max) för I/O-pins: 20 mA
- Digitala I/O-pinnar: 14 (varav 6 med PWM-stöd)
- Analoga ingångar: 8
- USB-anslutning: Mini-B
- Mått: 18 x 45 mm
- Vikt: 7 g
- Kommunikationsgränssnitt: Stöd för UART (TTL, 5V), I²C och SPI.
- Strömförsörjning: Kan drivas via Mini-B USB och/eller genom VIN-pinnen (7-12 VDC).
- Programmering: Sker med Arduino IDE.
Funktioner:
- Automatisk reset när program laddas in
- Lysdiod som anger OK strömkälla (blå, undertill)
- Grön (TX), röd (RX) och orange (L) LED
- ICSP-header för direkt inladdning av program
- Standard 2.54 mm benavstånd (kompatibel med kopplingsdäck och experimentkort)
- Manuell reset-tryckknapp
