Beskrivning

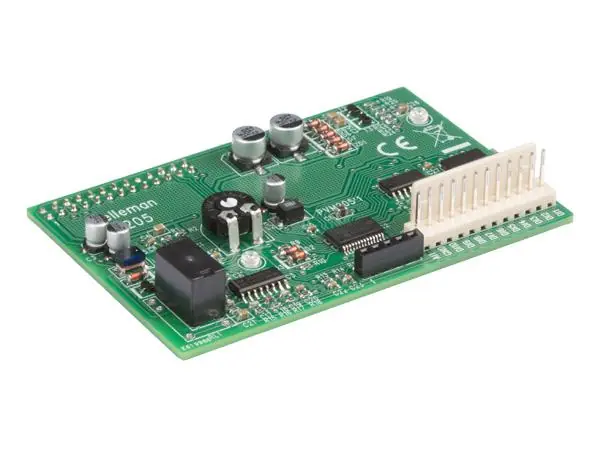

Oscilloskop och logikanalysator som expansionskort för Raspberry Pi
Detta expansionskort gör din Raspberry Pi till ett komplett digitalt oscilloskop och 10-kanals logikanalysator. Kortet kan mäta både analoga och digitala signaler med upp till 1MS/s samplingshastighet och 30V topp-till-topp inspänning. Alla grundläggande oscilloskopfunktioner stöds och källkod finns tillgänglig för att utöka funktionalitet eller skapa egna applikationer.
Specifikationer – Oscilloskop:
- Samplingshastighet: upp till 1MS/s
- Bandbredd: 200kHz (–3dB)
- Maximalt mätområde: upp till 100kHz
- Ingångsimpedans: 100kΩ / 20pF
- Maximal mätspänning: 30Vpp (AC + DC)
- Ingångskoppling: AC / DC
- AD-upplösning: 8 bitar
- Inspelningslängd: 800 sampel
- Triggnivå: justerbar i 254 steg
- Tidsbas: 15 steg från 5μs/div till 200ms/div
- Ingångskänslighet: 6 steg från 100mV/div till 5V/div (3mV upplösning)
Specifikationer – Logikanalysator:
- Antal kanaler: 10
- Inspelningslängd: 10 × 800 sampel
- Maximal samplingshastighet: 1MS/s
- Maximal inspänning: 5VDC
12-polig anslutningskabel medföljer.
