Beskrivning

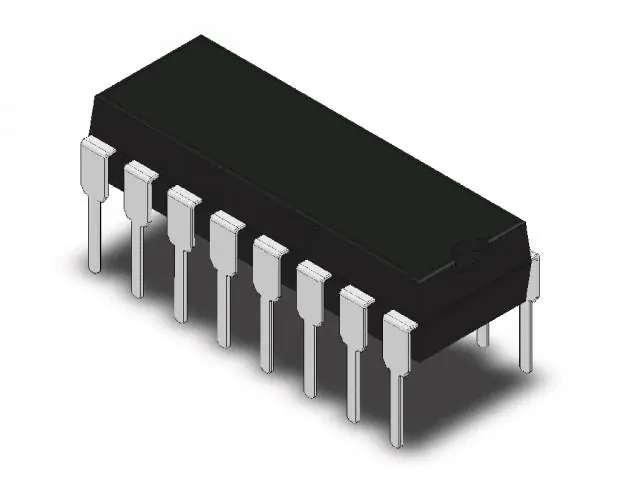

MCP3008 är 10-bitars A/D-omvandlare med åtta analoga kanaler och SPI-gränssnitt. Ingångarna kan konfigureras som single-ended eller pseudo-differentiella, och den interna sample-and-hold-kretsen säkerställer stabil mätning. Omvandlarna arbetar från 2.7 till 5.5 V drivspänning och klarar upp till 200 kSPS vid 5 V. Aktiv strömförbrukning ligger runt 500 µA och standbyströmmen är typiskt 5 nA, vilket gör dem lämpliga för batteridrivna system. Enheterna finns i flera kapslingar och stöder SPI-lägena 0,0 och 1,1.
Specifikationer:
- Upplösning: 10 bitar
- Antal kanaler: 8 st (single-ended) eller 4 par i pseudo-differentiellt läge
- Gränssnitt: SPI (lägen 0,0 och 1,1)
- Drivspänning: 2.7–5.5 V
- Referensspänning: 0.25 V till VDD
- Max sampelhastighet: 200 ksps vid 5 V, 75 ksps vid 2.7 V
- Ingångsspänning (single-ended): VSS till VREF
- Ingångsläckström: typ 0.001 µA
- Aktiv strömförbrukning: typ 300–500 µA (beroende på VDD och hastighet)
- Standbyström: typ 5 nA, max 2 µA
