Beskrivning
L6203 är en fullbryggsdrivkrets för motorstyrning, konstruerad med Multipower-BCD-teknik som kombinerar isolerade DMOS-effekttransistorer med CMOS- och bipolära kretsar på samma chip. Denna blandning möjliggör optimering av både logik och effektsteg för högsta möjliga prestanda. DMOS-utgångarna klarar upp till 42 V matningsspänning och höga switchfrekvenser med god effektivitet. Alla logikingångar är kompatibla med TTL, CMOS och mikrokontroller. Varje halvbrygga styrs separat, med en gemensam enable-signal för båda kanalerna.
Specifikationer:
- Matningsspänning upp till 48 V
- Max peakström: 5 A
- Kontinuerlig RMS-ström: upp till 4 A
- RDS(on): 0,3 Ω (typiskt vid 25 °C)
- Skydd mot korsledning
- TTL-kompatibla styrsignaler
- Arbetsfrekvens upp till 100 kHz
- Temperaturskydd (thermal shutdown)
- Intern logikförsörjning
- Hög verkningsgrad

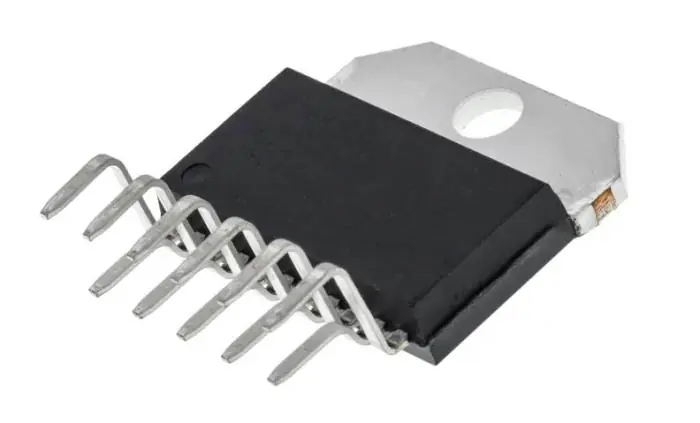

Kapsling: Multiwatt11
