Beskrivning

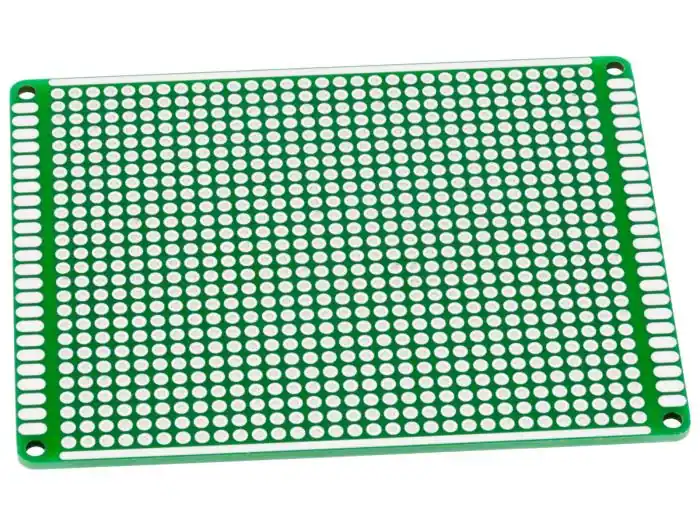

Electrokit ProtoPCB EKB11 är ett experimentkort med 806 genompläterade hål och två parallella längsgående ledningsbanor för strömförsörjning. Avsett för prototyputveckling, utbildning och tillverkning av mindre serier. Kortet är dubbelsidigt med ett rutnät av lödöar. Komponenter, integrerade kretsar och ledningsförbindelser kan monteras på båda sidor av kortet. Tillverkat i FR-4 glasfibermaterial vilket ger god mekanisk stabilitet och tål upprepad lödning. Kortet har ett referensrutnät med märkning i X- och Y-led, vilket är mycket användbart vid serietillverkning och dokumentation.
Specifikationer:
- Dimensioner: 70 x 90 mm
- Antal hål: 26 x 31 (806 hål)
- Håldiameter: ø1.0 mm
- Genompläterade hål: Ja
- Ledningsbanor för strömförsörjning: Ja, 2 st
- Material: Glasfiber (FR-4)
- Kopparlaminering: 35 µm, dubbelsidig
- Ytbehandling: Förtennad koppar
- Hålavstånd (rastermått): 2.54 mm
- Korttjocklek: 1.6 mm
- Monteringshål: 4 st, ø2.5 mm
- Rad (X) / kolumn (Y) märkning: Ja
- Driftstemperaturområde: -40 till 130 °C
- Lödtemperatur: < 260 °C (lämpligt för blyfri lödning)
