Beskrivning

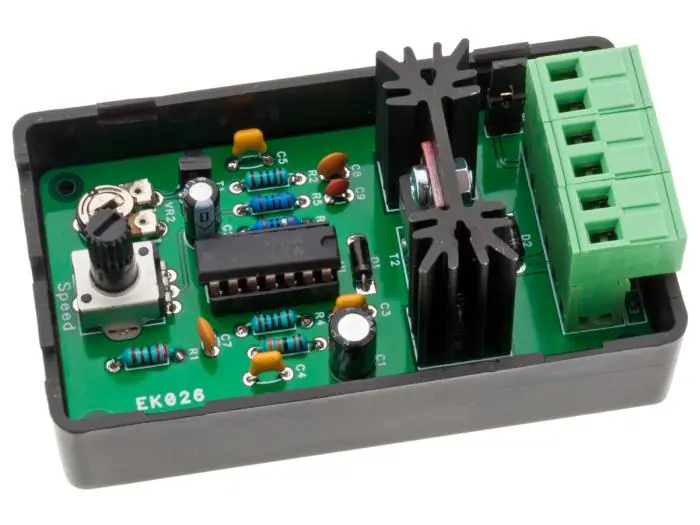

EK026 är en hastighetskontroller för DC-motorer men kan även användas för att dimma LED-lampor och andra applikationer där en PWM-regulator behövs.
Byggsatsen är baserad kring en dubbel timer IC, NE556. Den ena halvan av kretsen används som en oscillator med en fast frekvens på runt 30kHz. Oscillatorn lämnar en vågform med korta pulser som sen sträcks ut med den andra halvan av NE556. Hur långt pulserna sträcks ut kontrolleras av potentiometern på kortet (VR1).
Byggsatsen kan drivas med gemensam strömförsörjning om motorspänningen är 15V eller lägre. Om motorn drivs med högre spänning än 15V måste den drivas med en separat strömförsörjning. För att använda gemensam strömförsörjning måste JMP1 byglas. Observera att max spänning på V+ är 15V!
Öppen låda som skyddar kortets undersida medföljer. Observera att färgen på lådan är grå.
* Matningsspänning (V+ till V-): 5 – 15VDC
* Matningsspänning (E+ till E-): 5 – 100VDC
* Drivförmåga: 6A
* Dimensioner (kretskort): 80 x 45mm
* Dimensioner (låda): 85 x 50 x 20mm
* Monteringshål: c-c 72.4 x 38.1mm, ø2.54mm
