Beskrivning
Kontraprofilfräs för skåpluckor.
– Denna artikel levereras monterad enligt figur A.
– Kontraprofilfräsen monteras ihop på två olika sätt beroende på vilket av fräsmomenten som skall utföras.

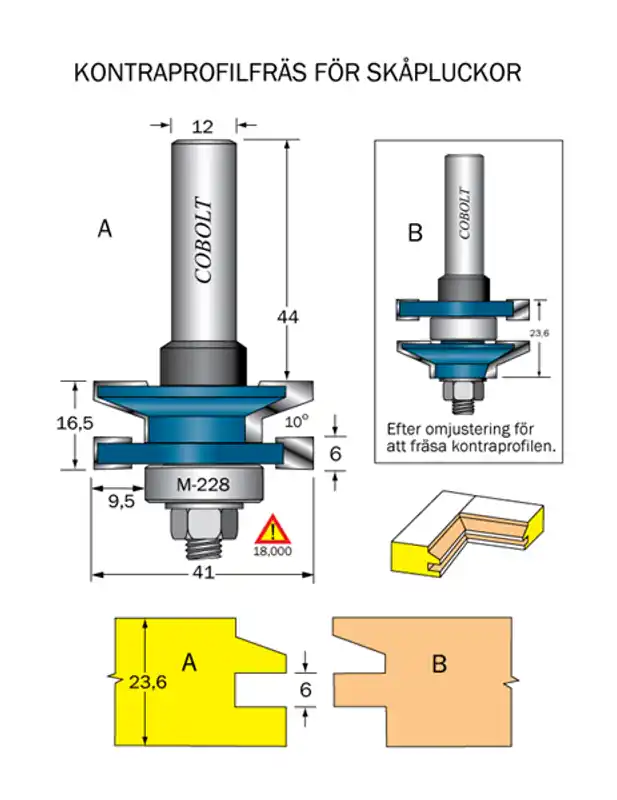

– Vänster bild (A) visar stålens och lagrets position vid fräsning av noten och den synliga profilen.
– På höger bild (B) har profil och notstål skiftats och styrlagret flyttats, för att motfogen i tvärstycksgavlarna ska kunna utföras.
– Ramtjocklek max 23,6 mm.
– Om tjockare ram föredras, falsas ramstyckena helt enkelt ner från baksidan.
Tekniska data
Diameter: 41 mm
Not: 6
Spindel: 12 mm
