Beskrivning

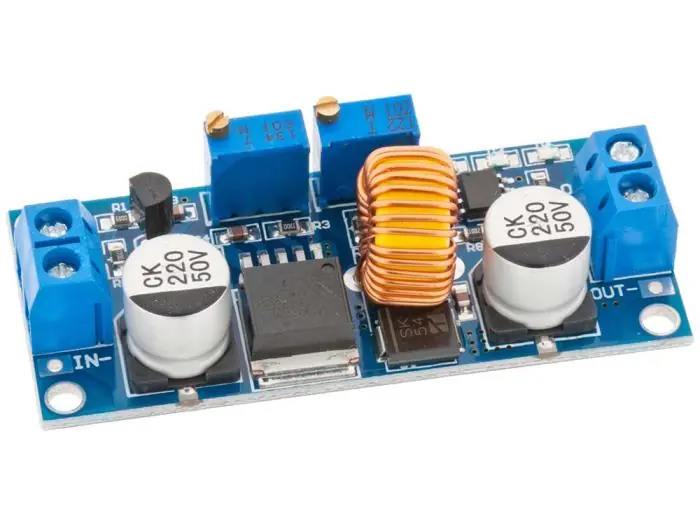

DCDC-omvandlare uppbyggd kring switchregulatorn XL4015. Modulen kan användas för att effektivt omvandla en högre spänning till en lägre (step-down). Utspänningen ställs med trimpotentiometern på kortet. Modulen kan även begränsa strömmen för den anslutna lasten från ca. 100 mA upp till 5 A. Vid hög belastning och/eller hög omgivningstemperatur bör modulen kylas för att inte utgången ska stängas av. Modulen är ej avsedd att justeras under drift. Ställ in önskad utspänning före användning.
Specifikationer:
- Inspänning: 4 – 38 VDC
- Utspänning: 1.25 – 36 VDC
- Max strömuttag: 5 A
- Max verkningsgrad: 96%
- Switchfrekvens: 180 kHz
- Dimensioner: 62 x 26.3 x 18.4mm
