Beskrivning

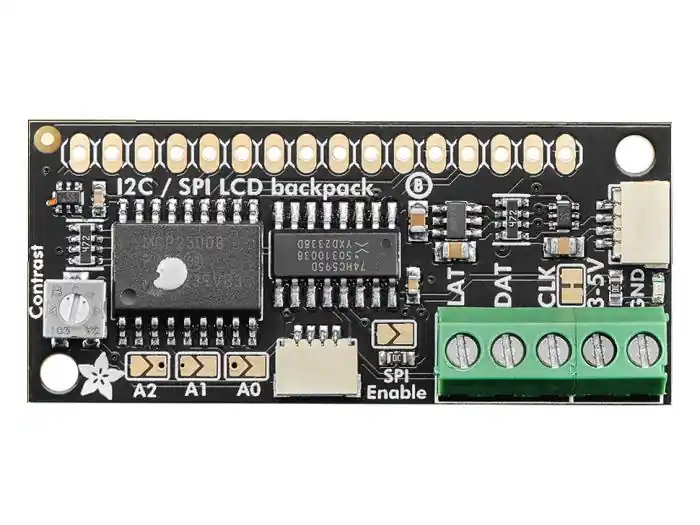

I2C/SPI LCD backpack är ett mångsidigt serieinterface som låter dig ansluta en standard LCD-display med parallellgränssnitt och HD44780 till mikroprocessor med SPI eller I2C. Kan drivas med 3.3 V, och med hjälp av inbyggd step-up-regulator kan modulen LCD-displayer med 5 V drivspänning.
Specifikationer:
- Drivspänning: 3.3 – 5 VDC
- Utspänning till LCD-display: 5 V
- Logikspänning: 3.3 V eller 5 V
- Step-up regulator: 3.3V till 5V för drift av LCD-display
- I2C med QWIIC-anslutning: 2 st
- SPI: Aktiveras med lödbrygga
- Modell: I2C / SPI character LCD backpack (#292)
- Seriellomvandlare: MCP23008
- Stöd för LCD med HD44780-kontroller
- Kompatibel med 2×16 och 4×20 tecken-displayer
- I2C adresser: 0x20 till 0x27, ändras med lödbrygga
- Justerbar kontrast: Ja, med potentiometer
